Pyranometry

Pyranometr wysokotemperaturowy Kipp & Zonen CM4 to radiometr zaprojektowany specjalnie do pomiaru natężenia promieniowania słonecznego lub sztucznego w najbardziej ekstremalnych warunkach temperaturowych.

Pyranometr CM4 – budowa i cechy

Urządzenie przewidziano do pracy w temperaturach w zakresie od -40°C do +150°C. Jego zakres pomiaru sięga do 4000 W/m². Jest to możliwe, ponieważ wszystkie elementy radiometru odznaczają się odpornością na ekstremalnie wysokie temperatury i promieniowanie. CM4 ma wbudowany 10 metrowy kabel.

Pyranometr wysokotemperaturowy CM4 posiada wewnętrzną kompensację temperatury pierwszego rzędu, ale również posiada wbudowany czujnik temperatury Pt-100, który dostarcza dodatkowych informacji o warunkach pomiaru. Monitorowanie temperatury podczas pracy umożliwia późniejszą korektę danych w celu zwiększenia dokładności pomiaru.

CM4 dostarczany jest wraz ze świadectwem kalibracyjnym, które podaje czułość przyrządu dla szeregu zakresów pomiaru temperatury ale także maksymalny błąd zmierzonych wartości natężenia promienienia w szerokim zakresie.

Wkręcany wkład osuszający łatwo się wyjmuje. Żel osuszający dostarczany jest w wygodnych opakowaniach uzupełniających.

Pyranometr SP Lite2 nadaje się do rutynowych pomiarów promieniowania słonecznego. Szczególnie często znajduje zastosowanie przy monitorowaniu pracy modułów fotowoltaicznych na farmach energii słonecznej.
Nadaje się także do pomiaru energii możliwej do wykorzystania w zastosowaniach związanych ze wzrostem roślin, konwekcją cieplną i ewapotranspiracją.

Pyranometr SP Lite 2 – budowa i cechy

SP Lite2 wykorzystuje detektor krzemowy, który wytwarza napięcie wyjściowe proporcjonalne do padającego promieniowania. Dzięki unikalnej konstrukcji dyfuzora jego czułość jest proporcjonalna do cosinusa kąta padania padającego promieniowania, co pozwala na dokładne i spójne pomiary.

SP Lite2 posiada śruby regulacyjne i poziomicę zintegrowaną z kołnierzem montażowym. Do gwintowanego otworu w korpusie obudowy można wkręcić pręt montażowy dzięki czemu z łatwością można skręcić ze sobą dwa instrumenty tworząc tym samym prosty albedometr.

Pyranometr CMP3 jest analogowym czujnikiem do pomiaru natężenia promieniowania słonecznego (spectrally flat class C). Konstrukcja termostosu pozwala mierzyć energię słoneczną w pełnym zakresie widma, a także z całej hemisfery (pole widzenia <180 stopni).

Przeznaczeniem czujnika jest pomiar krótkofalowego globalnego promieniowania słonecznego w zakresie widmowym od 300 do 2800 nm. Detektor termoelektryczny mierzy natężenie promieniowania do 2000 W/m². Zakres temperatur pracy wynosi od -40°C do +80°C, a niestabilność długoterminowa jest mniejsza niż 1% rocznie.

Pyranometr CMP3 – budowa i cechy

Pyranometr CMP3 ma zatrzaskową białą osłonę przeciwsłoneczną, zintegrowane poziomowanie i złącze odporne na warunki atmosferyczne. W opakowaniu znajdziemy także okablowanie o długości 10 m, które znacząco ułatwia instalację. Jako opcję można zamówić pręt montażowy i dłuższe kable. Dwa pyranometry CMP3 można z łatwością skręcić ze sobą tworząc tym samym prosty albedometr.

Pyranometr CMP3 nie wymaga zasilania. Generuje wyjście o niskim napięciu w zakresie od 0 do 15 mV, w odniesieniu do zakresu pomiaru natężenia promieniowania 0 do 1500 W/m2. Gdy wymagane jest wyższe napięcie wyjściowe lub sygnał 4 do 20 mA, przetwornik AMPBOX jest idealnym rozwiązaniem.

SMP3 to łatwy w utrzymaniu, inteligentny pyranometr z wyjściami cyfrowymi i analogowymi (spectrally flat class C).

Pyranometr SMP3 – budowa i cechy

Bazując na sprawdzonej technologii pyranometru CMP3, w modelu SMP3 dodano interfejs Modbus®, dane pomiarowe skorygowano odpowiednio względem zmian temperatury jak również poprawiono czas reakcji. Szeroki zakres zasilania od 5 do 30 VDC ułatwia integrację ze stacjami meteorologicznymi. Czułość pyranometrów z serii SMP przechowywana jest w pamięci urządzenia. Jej odczyt jest możliwy za pośrednictwem interfejsu Modbus®, a wartość zmierzonego natężenia promieniowania jest od razu przeliczana na W/m². Ułatwia to wymianę instrumentów, gdy wymagana jest ich kalibracja (wzorcowanie) lub naprawa

Oprogramowanie SmartExplorer Windows™ do rejestrowania i wyświetlania danych oraz ustawiania adresu Modbus® jest dostępne jako standard.

SMP3 mierzy globalne promieniowanie słoneczne w płaszczyźnie poziomej (GHI). Po zamocowaniu go pod tym samym kątem co panel fotowoltaiczny mierzy promieniowanie POA, na potrzeby obliczeń wydajności modułu fotowoltaicznego.

Pyranometr analogowy CMP6 jest używany do rutynowych pomiarów globalnego promieniowania słonecznego na płaskiej, poziomej powierzchni. Idealnie nadaje się do pomiarów w sieciach hydrologicznych i rolnictwie.

Jest w pełni zgodny ze specyfikacją ISO 9060:2018, która opisuje płaską charakterystykę widma klasy B. Kluczowym elementem CMP6 jest czujnik składający się z sześćdziesięciu czterech złączek termopary (połączonych szeregowo). Czujnik pokrywa bardzo stabilna, nieorganiczną powłoka na bazie węgla, która również zapewnia doskonałą absorpcję widmową i długoterminową stabilność.

CMP6 ma detektor podobny do zamontowanego w CMP3, ale charakteryzuje się lepszą wydajnością ze względu na zwiększoną masę termiczną i zastosowanie podwójnej szklanej kopuły.

Pyranometr CMP6 – budowa i cechy

Zintegrowana poziomnica znajduje się w górnej części obudowy. Można ją kontrolować bez konieczności zdejmowania zatrzaskowej osłony przeciwsłonecznej, która zakrywa również złącze, które ma pozłacane styki.

Wkręcany wkład suszący można łatwo wyjąć, a zamienny środek osuszający dostarczany jest w wygodnych opakowaniach uzupełniających. Odpięcie pyranometru od instalacji także nie nastręcza trudności.

Pyranometr CMP6 nie wymaga zasilania. Generuje wyjście o niskim napięciu w zakresie od 0 do 25 mV, w odniesieniu do zakresu pomiaru natężenia promieniowania 0 do 2000 W/m2. Gdy wymagane jest wyższe napięcie wyjściowe lub sygnał 4 do 20 mA, przetwornik AMPBOX jest idealnym rozwiązaniem.

SMP6 to inteligentny pyranometr z wyjściami cyfrowymi i analogowymi klasy B Jego cechy charakterystyczne to: prostota konserwacji, wyjątkowa wytrzymałość i niezawodność.

Pyranometr SMP6 – budowa i cechy

SMP6 posiada wewnętrzny środek osuszający, który wystarcza na co najmniej 10 lat pracy bez konieczności wymiany.

Częstotliwość czyszczenia kopuły można zmniejszyć jeżeli wyposażymy pyranometr SMP6 w jednostkę wentylacyjną CVF4.

SMP6 posiada interfejs RS-485 Modbus® RTU, wyjście cyfrowe oraz wyjście analogowe, a także poprawiony czas reakcji. Generuje dane pomiarowe skorygowane o temperaturę. Dzięki szerokiemu zakresowi napięcia zasilania od 5 do 30 VDC możemy integrować pyranometr z różnymi stacjami meteorologicznymi a także solarnymi.

Czułość pyranometrów z serii SMP przechowywana jest w pamięci urządzenia. Jej odczyt jest możliwy za pośrednictwem interfejsu Modbus®, a wartość zmierzonego natężenia promieniowania jest od razu przeliczana na W/m². Ułatwia to wymianę instrumentów, gdy wymagana jest ich kalibracja (wzorcowanie) lub naprawa

Oprogramowanie SmartExplorer Windows™ do rejestrowania danych, wyświetlania danych i ustawiania adresu Modbus® jest dostępne jako standard.

Rodzina pyranometrów serii SMP10 to łatwe w utrzymaniu, inteligentne czujniki z wyjściami cyfrowymi i analogowymi (spectrally flat class A).

Pyranometry SMP10 – budowa i cechy

SMP10 posiada wewnętrzny środek osuszający, który wystarcza na co najmniej 10 lat pracy bez konieczności wymiany. Częstotliwość czyszczenia kopuły można zmniejszyć jeżeli wyposażymy pyranometr SMP10 w jednostkę wentylacyjną CVF4.

SMP10 posiada zarówno interfejs RS-485 Modbus® RTU oraz w zależności od wersji różne wyjścia analogowe:

SMP10-A (4..20 mA)

SMP10-V (0-1 V)

SMP10-X (brak wyjść analogowych)

Czujnik generuje dane pomiarowe skorygowane o temperaturę mierzoną przez wewnętrzny sensor.. Dzięki szerokiemu zakresowi napięcia zasilania 5 – 30 VDC możemy integrować pyranometr z różnymi stacjami meteorologicznymi lub dataloggerami solarnymi.

Czułość pyranometrów z serii SMP10 przechowywana jest w pamięci urządzenia. Jej odczyt jest możliwy za pośrednictwem interfejsu Modbus®, a wartość zmierzonego natężenia promieniowania jest od razu przeliczana na W/m². Ułatwia to wymianę instrumentów, gdy wymagana jest ich kalibracja (wzorcowanie) lub naprawa.

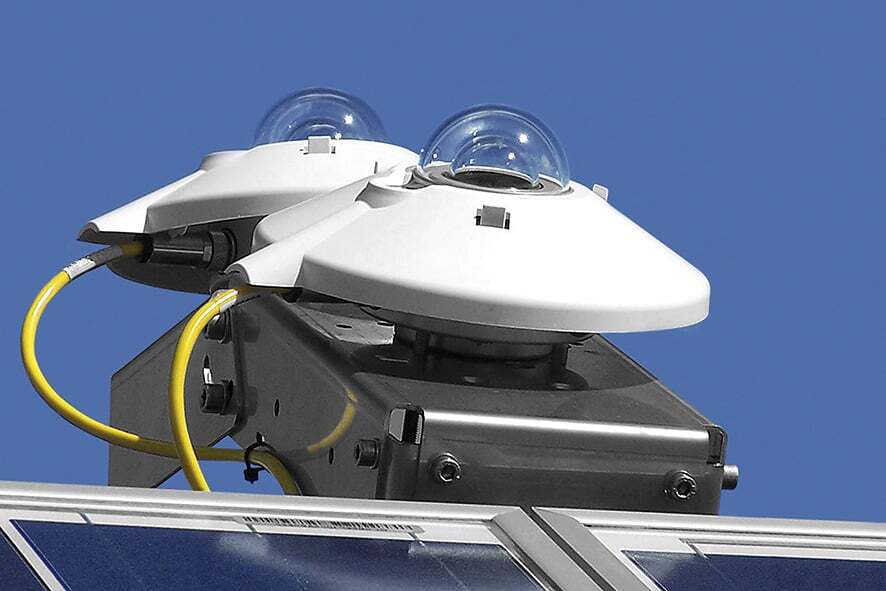

SMP10 mierzy globalne promieniowanie słoneczne w płaszczyźnie poziomej (GHI). Po zamocowaniu go pod tym samym kątem co panel fotowoltaiczny mierzy promieniowanie POA, na potrzeby obliczeń wydajności modułu fotowoltaicznego.

Nowy zaawansowany model SMP12 to szybko reagujący, spektralnie płaski pyranometr klasy A. Inżynierom udało się połączyć kilka unikalnych funkcji takich jak stałe ogrzewanie kopuły, czy rozbudowaną ochronę przed przepięciami.

SMP12 łączy sprawdzoną technologię czujnika i dyfuzora znanego z radiometrów PH1 / PR1, ulepszoną wersję interfejsu Smart oraz typową obudowę charakterystyczną dla modeli z serii SMP10.

SMP12 posiada wewnętrzną kasetę osuszającą. Jeżeli obudowa nie zostanie otwarta, to będzie ona działać przez co najmniej 10 lat – znacząco zmniejsza to koszty konserwacji.

Pyranometr SMP12 – budowa i cechy

• Grzanie kopuły, które zapobiega osadzaniu się rosy i szronu.
• Czujnik nachylenia wieloosiowego umożliwiający zdalne monitorowanie orientacji pyranometru.
• Wewnętrzne monitorowanie wilgotności i temperatury, które gwarantuje prawidłową pracę wewnętrznych instrumentów. SMP12 posiada interfejs RS-485 Modbus® RTU dwuprzewodowy, ale w przeciwieństwie do innych modeli SMP, nie posiada wyjścia analogowego.
• Charakterystyka detektora zapewnia szybki czas reakcji wynoszący mniej niż pół sekundy.
• Szeroki zakres zasilania od 10 do 30 VDC ułatwia integrację ze stacjami monitorującymi wydajność instalacji energetycznych energii słonecznej.
• SMP12 posiada wiodącą w swojej klasie ochronę elektryczną w postaci dwuetapowej ochrony przed przepięciami i odwrotną polaryzacją na wejściu zasilania oraz trójstopniową ochronę przed przepięciami na liniach danych RS-485.

Czułość pyranometrów z serii SMP przechowywana jest w pamięci urządzenia. Jej odczyt jest możliwy za pośrednictwem interfejsu Modbus®, a wartość zmierzonego natężenia promieniowania jest od razu przeliczana na W/m² i wysyłana przez Modbus®. Ułatwia to wymianę instrumentów, gdy wymagana jest ich kalibracja (wzorcowanie) lub naprawa.

Oprogramowanie SmartExplorer Windows™ umożliwia: rejestrowanie danych na komputerze PC, wyświetlanie danych, zmianę ustawień komunikacji Modbus®, konfigurację adresów Modbus® – i wiele innych. SmartExplorer jest bezpłatny.
